マシニングセンタでパレット上でのワークのブレ検知
× 改善前の問題 ×
× 引き回しでケーブルの摩耗や断線が多発した
× 交換作業が煩雑の為、パレットの数を増やせない
〇 改善後の効果 〇
〇 センサへの配線をワイヤレスにし、摩耗や断線のケーブルトラブルがなくなった
〇 交換作業が簡単なため、パレットを任意に増やすことができた
■ 改善方法 ■
パレット上のワーク(金型)をマシニングセンタで加工する。

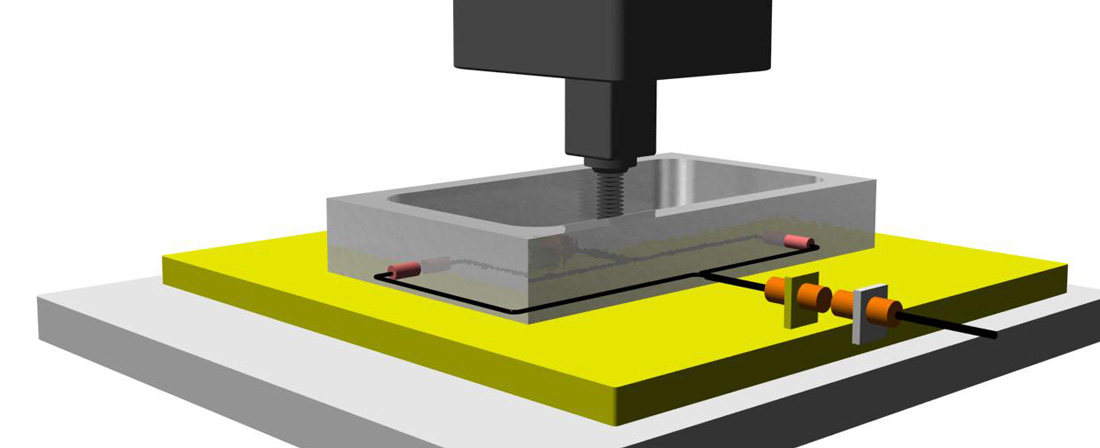

マシニングセンタでの加工中に、タッチセンサでワークのズレを検知する。

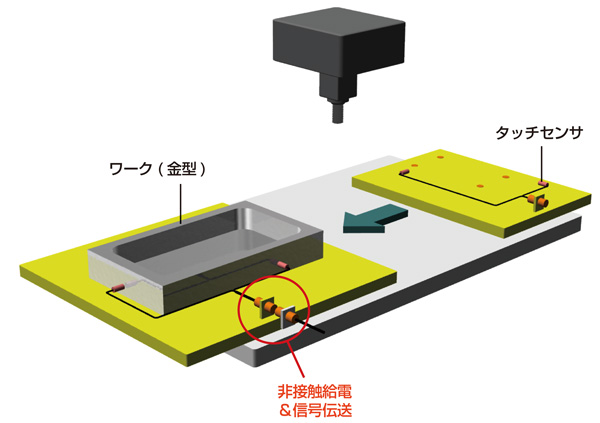

タッチセンサへの給電と信号の伝送をワイヤレス(非接触)にすることで、様々な問題が解決できた。

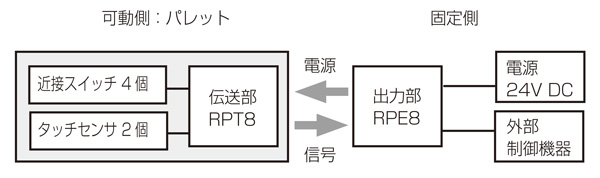

■ 構成図 ■
※「伝送部」「出力部」とは、株式会社ビー・アンド・プラスのワイヤレス給電システムです。
